איך עובד עכבר? |
|
|
|
|
ומה ההבדל העקרוני בין עכבר אופטי לעכבר מכני? ארז בן-ארי מתקיף עוד תעלומה טכנולוגית |
|
|
|
|
|
 |
|
|
|
ארז בן-ארי, עסקים און ליין
8/9/2004 10:10
|
|
|
|
|
|
|
|
אין הרבה דברים יותר מובנים מאליהם מהעכבר של המחשב. אבל עד לפני שנים בודדות, אפילו העכבר המכני הפשוט ביותר היה יקר ומסובך לתפעול. למעשה, בתקופה מסוימת היה יותר מסובך לבחור עכבר מאשר לבחור מעבד. הפעם נראה איך עובדים עכברים מכניים לעומת העכברים האופטיים החדישים.
מטרתו של העכבר היא כידוע לאפשר לנו להזיז את הסמן שעל המסך. העכבר המקורי, שפותח על-ידי דאגלס אנגלברט, הכיל שני גלגלים גדולים - אחד לציר האנכי ואחד לציר האופקי. העכבר היה גדול, כבד ומרובע - קרוב מאוד לגודל של קופסת שימורי חומוס מהסופר ולחלוטין לא נוח.
מאז עבר העכבר מספר גלגולים וכיום,למרות מחירם הנמוך של העכברים האופטיים ויתרונותיהם המשמעותיים, העכברים המכניים הם עדיין הנפוצים ביותר בעולם. עכברים אלה מבוססים על כדור בקוטר של 2 ס"מ, העשוי לרוב ממתכת מצופה בשכבת גומי סינתטי. הכדור נמצא בחלל שבתוך גוף העכבר בין 3 גלגלות. תפקידה של גלגלת אחת הוא לחוש את התנועה על הציר האנכי, השנייה מיועדת לחוש את התנועה על הציר האופקי והשלישית מיועדת להחזיק את הכדור במקומו, והיא נמצאת באלכסון, יחסית לשתי האחרות. בזמן שהמשתמש גורר את העכבר על משטח העבודה, הכדור מתגלגל במקומו ומסובב את גלגלות הצירים האופקי והאנכי. לכל אחד מהצירים מחוברת דיסקית בקוטר של כ-2 ס"מ ובה חורים במרווחים קטנים וקבועים.מצדה האחד של הדיסקית נמצאת דיודה פולטת אור (LED באנגלית) ומצדה השני, חיישן פוטו-אלקטרי. כאשר הגלגלת מסתובבת, היא מסובבת את הדיסקית שגורמת להפסקות בזרימת האור מהדיודה לחיישן. הפסקות אלה מתורגמות לאותות דיגיטליים, שאומרים למחשב איזה מרחק הגלגלת זזה,לאיזה כיוון ובאיזו מהירות. הגלגלת שבחלקו העליון של העכבר, זו שבעזרתה מדפדפים במסמכים, עובדת על עיקרון דומה.
|
|
 |
|
 |
|
|
 |
|

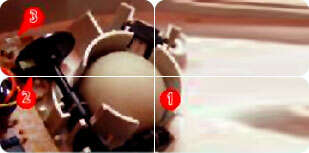

1. הכדור מזיז במהלך התנועה את שתי הגלגלות השחורות שצמודות אליו. 2. דיודה מאירה את הדיסקית המחוררת שצמודה לגלגלת. 3. חיישן קולט את האור דרך החורים, ומזהה את התנועה
|
|
|
 |
|
 |
ועכבר אופטי?
|
|
|
|
|
גם העכבר האופטי משתמש בחיישן אור, אבל בחיישן מתוחכם יותר שמאפשר לדלג באמצעותו על החלקים המכניים.בתחתיתו של העכבר ממוקמת דיודה (שמפיצה את האור האדום) ולידה חיישן אופטי מסוג CMOS - דומה מאוד לזה שבמצלמות דיגיטליות. בזמן השימוש בעכבר, החיישן מצלם את השטח שמתחתיו כ-1,500 פעם בשנייה,והדיודה משמשת כמקור אור עבור הצילום. בעכבר יש מעבד קטן, אך מהיר מאוד, המתוכנן במיוחד לעיבוד תמונה,והוא משווה בין התמונות שצולמו.אם נמצא שינוי בין שתי תמונות עוקבות, סימן שהעכבר נע, וכך יודע המעבד לאיזה מרחק וכיוון נע העכבר.
|
|
|
|
|
|

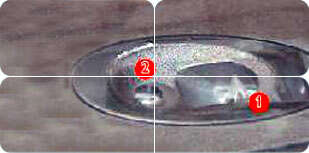

|  | | 1. דיודה שפולטת אור אדום אדום מאירה את המשטח בתורה אלכסונית. 2. חיישן CMOS נעזר באור האדום כדי לצלם את משטח. מעבד פנימי מפענח את הצילומים ומזיז את הסמן בהתאם לשינוי שחל בהם | |
|
|
|
|
|
|
|
|
|
|
|
|
|
